特點

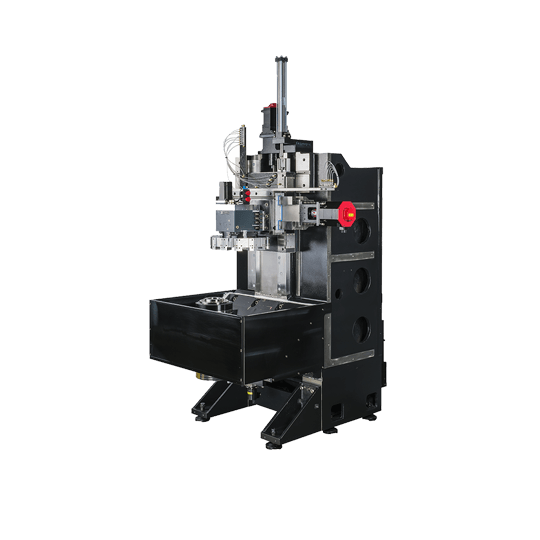

箱體式床身大斜面設計，使機身擁有良好剛性與極佳的排屑性。
氣密式主軸使用大跨距軸承排列，維持主軸長時間、高精度表現。
X、Z兩軸採用合金鋼軌設計，搭配耐磨處理技術，由馬達直傳驅動，保證加工高應答性與穩定性。
機械規格表
| 內容 | 單位 | VT-420 |
|---|---|---|
| 加工範圍 | ||
| 床身最大旋徑 | mm | 400 |
| 最大加工高度 | mm | 298 |
| 標準加工直徑 | mm | Ø200 |
| 最大加工直徑 | mm | Ø420 |
| X 軸 | ||
| 行程 | mm | 210 + 25 |
| 快送速度 | m/min | 20 |
| Z 軸 | ||
| 行程 | mm | 355 |
| 快送速度 | m/min | 20 |
| 主軸 | ||
| 主軸鼻端 | type | A2-8 |
| 油壓夾頭直徑 | inch | 12" (中實油壓缸) |
| 主軸軸承直徑 | mm | Ø120 |
| 主軸馬達 | kW (HP) | 22 / 26 (35HP) |
| 主軸轉速 | rpm | 2,000 |
| 刀塔 | ||
| 刀塔形式 | type | 伺服 |
| 刀數 | - | 12-Stations |
| 刀把尺寸 | mm | □25 / Ø40 |
| 換刀速度 (刀對刀) | sec | 0.3 |
| 其他 | ||
| 佔地面積 (含排屑機) | mm | 2,115 × 2,735 x 2,750 |
| 機台重量 | kg | 5,000 |
| 水箱容量 | L | 450 |
| 電力容量 | KVA | 30 |
| 油壓來源 | kg/cm2 | 35~40 |
